Çekvalfler

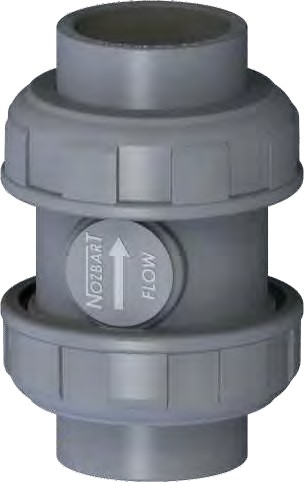

(U-PVC) YAPIŞTIRMA TİP DÖRT AYAKLI YAYLI ÇEKVALFLER
 |
|  |
| METRİK-METRIC TSE/ISO/DIN | IMPERIAL BS / ANSI /ASTM /AS / NZS | |||||
| D | KOD CODE | D | KOD CODE | DN | AMBALAJ PACKAGE | |
| mm | INCH | mm | mm | |||
| 20 | ÇPVC-020 | 1/2'' | 21,3 | AÇPVC-020 | 15 | 12 |
| 25 | ÇPVC-025 | 3/4'' | 26,9 | AÇPVC-025 | 20 | 12 |
| 32 | ÇPVC-032 | 1'' | 33,7 | AÇPVC-032 | 25 | 12 |
| 40 | ÇPVC-040 | 1 1/4'' | 42,4 | AÇPVC-040 | 32 | 12 |
| 50 | ÇPVC-050 | 1 1/2'' | 48,3 | AÇPVC-050 | 40 | 12 |
| 63 | ÇPVC-063 | 2'' | 60,3 | AÇPVC-063 | 50 | 12 |
| 75 | ÇPVC-075 | 2 1/2'' | 75,3 | AÇPVC-075 | 65 | 4 |
| 90 | ÇPVC-090 | 3'' | 88,9 | AÇPVC-090 | 80 | 4 |
| 110 | ÇPVC-110 | 4'' | 114,3 | AÇPVC-110 | 100 | 2 |
KOMPLE TAK-ÇIKAR ÇALPARA ÇEKVALF
| METRİK-METRIC TSE/ISO/DIN | IMPERIAL BS/ANSI/ASTM | AUSTRALIA/NEWZEALAND AS/NZS | ||||||||||
D | KOD CODE | D | KOD CODE | D | KOD CODE | DN | L (mm) | Z (mm) | H (mm) | D3 (mm) | D4 (mm) | |
| mm | INCH | mm | mm | mm | ||||||||
| 90 | TCC-091 | 3'' | 88,9 | ATCC-091 | 88.9 | ATCC-091 | 80 | 51 | 28 | 140 | 53 | 200 |
| 110 | TCC-111 | 4'' | 114,3 | ATCC-111 | 114,3 | ATCC-111 | 100 | 61 | 33 | 165 | 71 | 220 |
| 125 | TCC-126 | - | - | - | - | - | 110 | 69 | 35 | 183 | 78,5 | 250 |
| 140 | TCC-141 | 5'' | 140,3 | ATCC-141 | 140.0 | TCC-141 | 125 | 76 | 38 | 200 | 88 | 250 |
| 160 | TCC-161 | 6'' | 168,3 | ATCC-161 | 160.0 | TCC-161 | 150 | 86 | 42,5 | 224,5 | 110 | 285 |
| 200 | TCC-201 | 7'' | 219,1 | ATCC-201 | 200.0 | TCC-201 | 175 | 106 | 51 | 275 | 139 | 340 |
| 225 | TCC-226 | 8'' | 219,1 | ATCC-226 | 225.0 | TCC-226 | 200 | 119 | 54,5 | 304,5 | 150 | 340 |
| 250 | TCC-251 | 9'' | 244,5 | ATCC-251 | 250.0 | TCC-251 | 225 | 131 | 57,5 | 335,5 | 170 | 395 |
| 280 | TCC-281 | 10'' | 273 | ATCC-281 | 280.0 | TCC-281 | 250 | 147 | 60,5 | 374,5 | 195 | 397 |
| 315 | TCC-316 | 12'' | 323,9 | ATCC-316 | 315.0 | TCC-316 | 300 | 164 | 67 | 411 | 218 | 465 |
